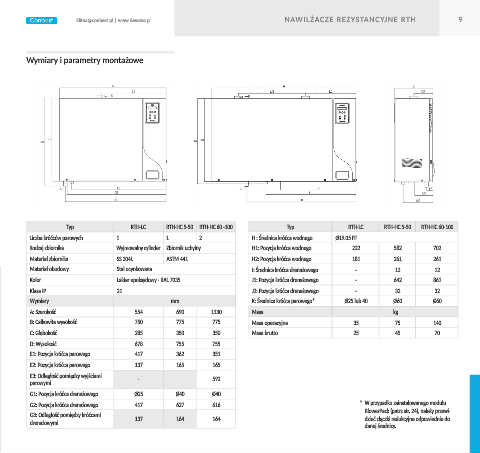

Wymiary i parametry montażowe

Typ RTH-LC RTH-HC 5-50 RTH-HC 60 -100 Typ RTH-LC RTH-HC 5-50 RTH-HC 60-100
Liczba króćców parowych 1 1 2 H : Średnica króćca wodnego Ø19.05 FF
Rodzaj zbiornika Wyjmowalny cylinder Zbiornik uchylny H1: Pozycja króćca wodnego 222 582 702
Materiał zbiornika SS 304L ASTM 441 H2: Pozycja króćca wodnego 181 261 261
Materiał obudowy Stal ocynkowana I: Średnica króćca drenażowego - 12 12
Kolor Lakier epoksydowy - RAL 7035 J1: Pozycja króćca drenażowego - 642 861
Klasa IP 21 J2: Pozycja króćca drenażowego - 32 32
Wymiary mm K: Średnica króćca parowego* Ø25 lub 40 Ø60 Ø60
A: Szerokość 554 690 1130 Masa kg
B: Całkowita wysokość 750 775 775 Masa operacyjna 35 75 140
C: Głębokość 285 350 350 Masa brutto 25 45 70
D: Wysokość 678 755 755
E1: Pozycja króćca parowego 417 362 351
E2: Pozycja króćca parowego 137 165 165
E3: Odległość pomiędzy wyjściami
parowymi - 592
G1: Pozycja króćca drenażowego Ø25 Ø40 Ø40
G2: Pozycja króćca drenażowego 417 627 616 * W przypadku zainstalowanego modułu
G3: Odległość pomiędzy króćcami BlowerPack (patrz str. 24), należy przewi-
dzieć złączki redukcyjne odpowiednie do
drenażowymi 137 164 164 danej średnicy.
