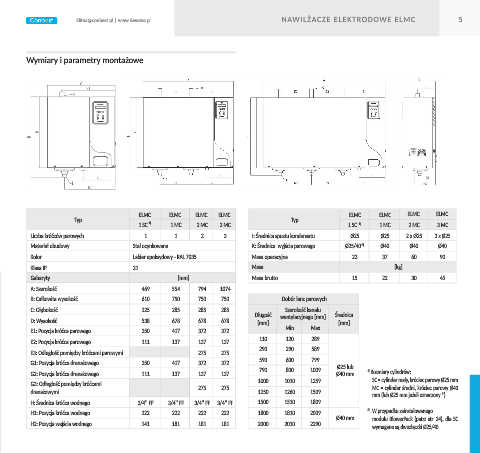

klima@conbest.pl | www.devatec.pl                        NAWILŻACZE ELEKTRODOWE ELMC                      5





        Wymiary i parametry montażowe
























                                       ELMC     ELMC   ELMC   ELMC                                ELMC    ELMC    ELMC    ELMC
                      Typ                                                        Typ
                                       1 SC  1)  1 MC  2 MC   3 MC                                1 SC  1)  1 MC  2 MC    3 MC
         Liczba króćców parowych         1       1      2      3       I: Średnica spustu kondensatu  Ø25  Ø25   2 x Ø25  3 x Ø25
         Materiał obudowy             Stal ocynkowana                  K: Średnica  wyjścia parowego  Ø25/40  2)  Ø40  Ø40  Ø40
         Kolor                        Lakier epoksydowy - RAL 7035     Masa operacyjna             23      37      60      90
         Klasa IP                     21                               Masa                                   [kg]
         Gabaryty                                 [mm]                 Masa brutto                 15      22      30      45
         A: Szerokość                   469     554     794   1074
         B: Całkowita wysokość          610     750     750   750              Dobór lanc parowych
         C: Głębokość                   225     285     285   285       Długość   Szerokość kanału   Średnica
         D: Wysokość                    538     678     678   678       [mm]   wentylacyjnego [mm]  [mm]
         E1: Pozycja króćca parowego    350     417     372   372               Min    Max
         E2: Pozycja króćca parowego    111     137     137   137        110    120    289
         E3: Odległość pomiędzy króćcami parowymi       275   275        290    290    589
         G1: Pozycja króćca drenażowego  350    417     372   372        590    600    799    Ø25 lub
         G2: Pozycja króćca drenażowego  111    137     137   137        790    800    1009   Ø40 mm   1)  Rozmiary cylindrów:
         G3: Odłegłość pomiędzy króćcami                275   275       1000    1010   1259              SC = cylinder mały, króciec parowy Ø25 mm
                                                                                                         MC = cylinder średni, króciec parowy Ø40
         drenażowymi                                                    1250    1260   1509             mm (lub Ø25 mm jeżeli oznaczony *)
         H: Średnica króćca wodnego    3/4’’ FF  3/4’’ FF  3/4’’ FF  3/4’’ FF  1500  1510  1809
         H1: Pozycja króćca wodnego     222     222     222   222       1800    1810   2009            2)   W przypadku zainstalowanego
         H2: Pozycja wejścia wodnego    141     181     181   181       2000    2010   2290   Ø40 mm     modułu BlowerPack (patrz str. 24), dla SC
                                                                                                        wymagane są dwuzłączki Ø25/40
