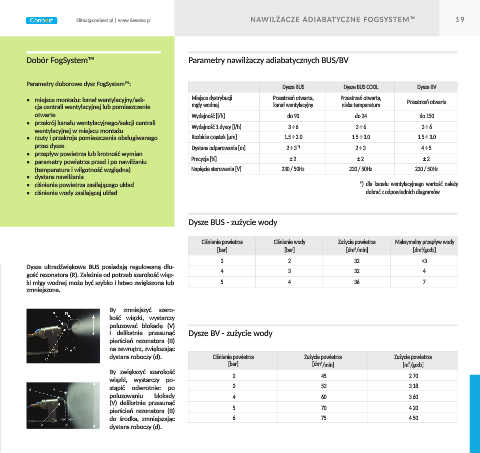

klima@conbest.pl | www.devatec.pl NAWILŻACZE ADIABATYCZNE FOGSYSTEM™ 19

Dobór FogSystem™ Parametry nawilżaczy adiabatycznych BUS/BV

Parametry doborowe dysz FogSystem™: Dysze BUS Dysze BUS COOL Dysze BV
• miejsce montażu: kanał wentylacyjny/sek- Miejsce dystrybucji Przestrzeń otwarta, Przestrzeń otwarta, Przestrzeń otwarta
cja centrali wentylacyjnej lub pomieszczenie mgły wodnej kanał wentylacyjny niska temperatura
otwarte Wydajność [l/h] do 90 do 24 do 150
• przekrój kanału wentylacyjnego/sekcji centrali Wydajność 1 dyszy [l/h] 3 ÷ 6 3 ÷ 6 3 ÷ 6
wentylacyjnej w miejscu montażu
• rzuty i przekroje pomieszczenia obsługiwanego Rozbicie cząstek [µm] 1.5 ÷ 3.0 1.5 ÷ 3.0 1.5 ÷ 3.0
przez dysze Dystans odparowania [m] 2 ÷ 3 *) 2 ÷ 3 4 ÷ 5
• przepływ powietrza lub krotność wymian
• parametry powietrza przed i po nawilżaniu Precyzja [%] ± 2 ± 2 ± 2
(temperatura i wilgotność względna) Napięcie sterowania [V] 230 / 50Hz 230 / 50Hz 230 / 50Hz
• dystans nawilżania
• ciśnienie powietrza zasilającego układ *) dla kanału wentylacyjnego wartość należy
• ciśnienie wody zasilającej układ dobrać z odpowiednich diagramów

Dysze BUS - zużycie wody

Ciśnienie powietrza Ciśnienie wody Zużycie powietrza Maksymalny przepływ wody
[bar] [bar] [dm /min] [dm /godz]
3
3
3 2 32 <3
Dysze ultradźwiękowe BUS posiadają regulowaną dłu-
gość rezonatora (R). Zależnie od potrzeb szerokość wiąz- 4 3 32 4
ki młgy wodnej może być szybko i łatwo zwiększona lub 5 4 36 7
zmniejszona.

By zmniejszyć szero-
kość wiązki, wystarczy
poluzować blokadę (V)
i delikatnie przesunąć Dysze BV - zużycie wody
pierścień rezonatora (B)
na zewnątrz, zwiększając
dystans roboczy (d). Ciśnienie powietrza Zużycie powietrza Zużycie powietrza
[bar] [dm /min] [m /godz]
3
3
By zwiększyć szerokość 2 45 2.70
wiązki, wystarczy po-
stąpić odwrotnie: po 3 53 3.18
poluzowaniu blokady 4 60 3.60
(V) delikatnie przesunąć 5 70 4.20
pierścień rezonatora (B)
do środka, zmniejszając 6 75 4.50
dystans roboczy (d).
